重要用途钢丝绳产品说明书

您的当前位置: 首 页 >> 新闻资讯 >> 公司新闻

重要用途钢丝绳产品说明书

发布日期:2016-07-27 作者: 点击:

  辽宁新宇钢丝绳有限公司是生产钢丝绳的专业厂家,为煤炭、矿山、厂矿、船舶等行业提供φ3.0mm~φ120mm各种结构的钢丝绳产品。

       我公司严格执行GB 8918-2006国家标准,产品质量更符合用户要求。

一、重要用途线接触钢丝绳产品功能特点

1、重要用途钢丝绳适用于矿井提升、高炉卷扬、大型浇铸、石油钻井、大型吊装、繁忙起重、索道、地面缆车、船舶和海上设施等用。

2、重要用途钢丝绳股中各层钢丝为线状接触,等捻距,各层钢丝不等直径,金属断面积增大,单位面积的接触应力小,与普通点接触钢丝绳相比不易断丝,耐磨,耐疲劳、拉断力高,使用寿命长。

3、重要用途钢丝绳能承受较重的负荷,高速下工作运转平稳,抗拉强度较高,承载安全系数大,安全性好。

4、重要用途钢丝绳有一定的可绕性,钢丝经过镀锌,则防腐性能好。

二、重要用途钢丝绳结构图及主要用途

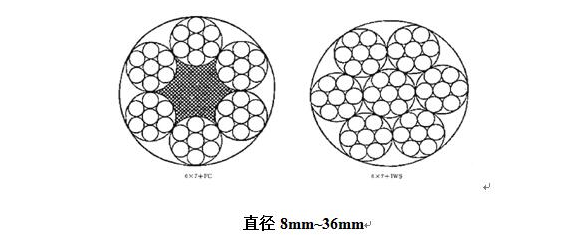

1、产品结构  6×7+FC、6×7+IWS   抗拉强度级别:1670MPa  执行标准:GB8918-2006




主要用途:各种缆车、钢丝绳皮带运输机、索道牵引和斜井卷扬等。

2、产品结构 6V×37+FC、6V×37+IWR抗拉强度级别:1670MPa  执行标准:GB 8918-2006




主要用途:各种缆车、钢丝绳皮带运输机、索道牵引和斜井卷扬等

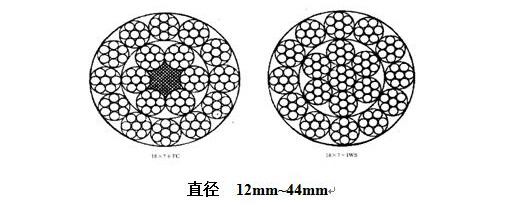

3、产品结构     18×7+FC、18×7+IWS  抗拉强度级别:1670M MPa 执行标准:GB 8918-2006




主要用途:多层股不旋转,适用于开凿立井提升,立井罐道、立井提升、索道承重等。

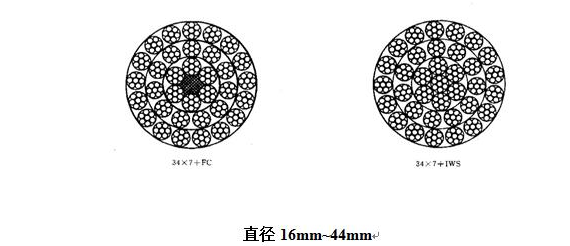

4、产品结构     34×7+FC、34×7+IWS  抗拉强度级别:1670Mpa   执行标准:GB 8918-2006




主要用途:港口装卸起重机,建筑用塔式起重机。

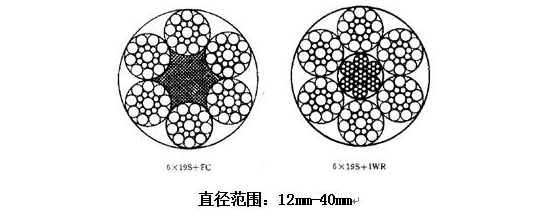

5、产品结构:6×19S+FC 、6×19S+IWR 抗拉强度级别:1670Mpa  执行标准:GB 8918-2006





主要用途范围:立井提升、高炉卷扬、石油转井、皮带运输机、索道牵引、缆车、挖掘机、大型浇铸吊车、起重机、热移钢机、船舶钢机、船舶装卸、船舶张拉桅杆、吊桥、渔业拖网等。

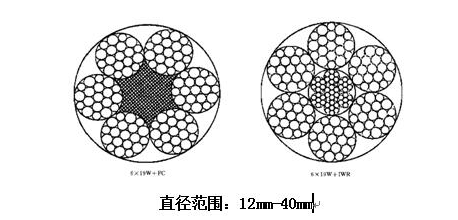

6、产品结构:6×19W+FC 、6×19W+IWR   抗拉强度级别:1670MPa  执行标准:GB 8918-2006




主要用途范围:立井提升、高炉卷扬、石油转井、皮带运输机、索道牵引、缆车、挖掘机、大型浇铸吊车、起重机、热移钢机、船舶钢机、船舶装卸、船舶张拉桅杆、吊桥、渔业拖网等。

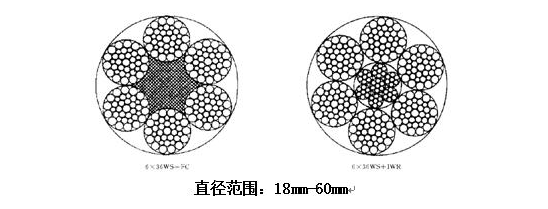

7、产品结构:6×36WS+FC 、6×36WS+IWR 抗拉强度级别:1670MPa 执行标准:GB 8918-2006




主要用途范围:立井提升、高炉卷扬、石油转井、皮带运输机、索道牵引、缆车、挖掘机、大型浇铸吊车、起重机、热移钢机、船舶钢机、船舶装卸、船舶张拉桅杆。

三、钢丝绳的使用

1、钢丝绳的安全使用

为了安全使用钢丝绳提升物料,不可超钢丝绳的自身提升负荷。特规定钢丝绳的安全系数(钢丝绳的Z小破断拉力与全部工作载荷的比为安全系数),保证在正常的疲劳应力和磨损条件下,,能提供可靠的服务。

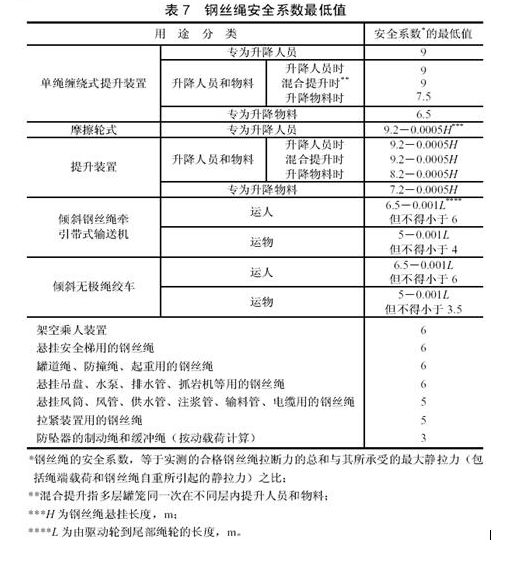

各种用途的钢丝绳悬挂时的安全系数必须符合表7的规定。





2、钢丝绳放绳及分卷方法

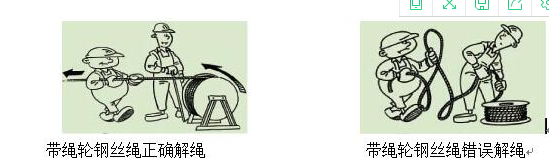

(1)、对于有绳轮的钢丝绳,在放绳时应将绳轮置于可使绳轮转动的支架之上,然后拽引钢丝绳端部,使其平直伸展。如果不按此操作,极易引起打结从而造成钢丝绳的损坏。

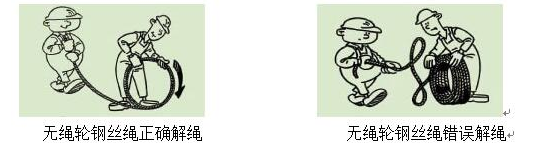

(2)、对于无绳轮的钢丝绳卷,在放绳时应将绳卷立起,沿绳端部的反方向直线滚动,来达到放绳的目的,切忌直接拽拉绳端,这样也会造成钢丝绳打结而导致钢丝绳损坏。

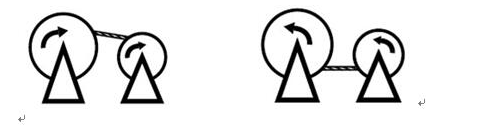

(3)、正确的倒盘分卷方法:主盘和分盘上的钢丝绳缠绕方向、滚动方向应一致。

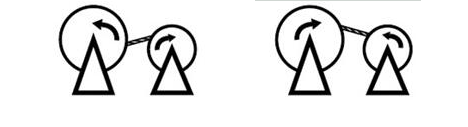

错误的倒盘分卷方法:主盘和分盘上的钢丝绳缠绕方向、滚动方向相反。




3、运输和贮存

(1)运输:装车吊绳盘可用绳索穿入绳盘轴孔或用钢管穿入轴孔后,再将绳扣套在钢管两端,严禁从高处直接滚下,必须用过渡跳板慢慢滑下或用吊车吊下,地面搬运时,如需用撬扛,不要直接撬在钢丝绳表面,以免造成钢丝绳表面压伤;长途运输需用遮雨布覆盖,防止雨水渗入造成腐蚀而影响使用。

(2)贮存:新绳验收入库后,应放置在通风干燥室内,防止阳光直射和热气烘烤。如必须放在室外时,应放在地势较高的干燥地面上,用遮雨布盖好。放置的地面一般应垫高300mm以上。

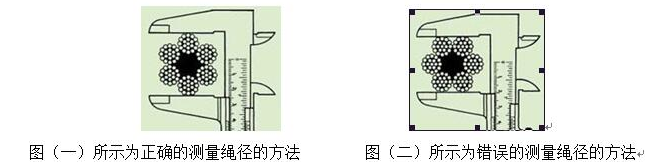

4、钢丝绳绳径正确测量方法




5、钢丝绳与绳槽的正确搭配

(1)、绳槽的正确尺寸对于钢丝绳的使用寿命至关重要。绳槽必须大于钢丝绳的公称直径,底部必须光滑、 呈圆形、无凹凸,并且两边要有完整均匀侧边。

(2)、绳槽不能阻止钢丝绳的侧边变形,因此它的直径必须始终比钢丝绳的直径大。

(3)、正确的绳槽计算方法如下:

新绳槽的Z小直径=钢丝绳直径×1.06,

新绳槽的******直径=钢丝绳直径×1.10,

新绳槽的建议直径=钢丝绳直径×1.08,

(4)、钢丝绳的侧边开角应该在30°和60°之间,比倾角的值要大。

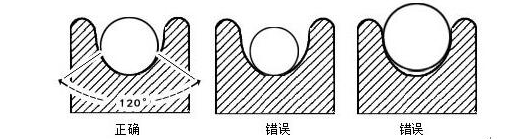

如图所示:分别标示了窄绳槽、宽绳槽与钢丝绳的正确和错误搭




6、钢卡头使用方法

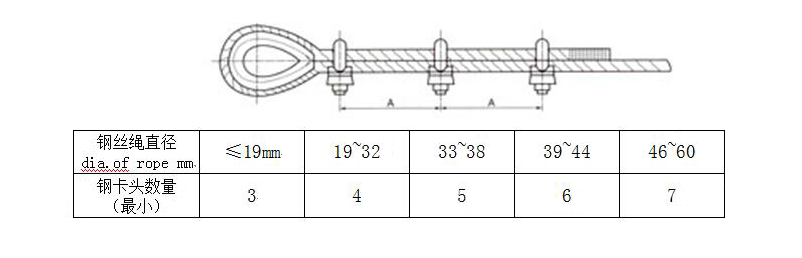

1、钢卡头的布置:钢卡头正确布置方法应按图一所示把夹座扣在钢丝绳的工作段上,u形螺栓扣在钢丝绳子的尾段上,钢卡头不得在钢丝绳上交替布置。

2、钢卡头的数量:对于符合标准规定的适用场合,每一连接处所需钢卡头的Z少数,推荐按表一中所示数量使用。

3、钢卡头的距离:钢丝绳子夹间的距离a等于6-7倍钢丝绳子直径。

4、绳夹间固定处的强度:卡头固定处的强度决定于绳夹在钢丝绳上的正确布置,以及绳夹固定和夹紧的谨慎和熟练程度。不恰当的紧固螺母或钢卡头数量不足就可能使绳子端在承载时,一开始就产生滑动。

       如果绳夹严格按推荐数量,正确布置和夹紧,并且所有的绳夹将夹座置于钢丝绳的较长部分,而u形螺置于钢丝较短部分或尾段,那么固定处的强度为钢丝自身强度的80%。绳夹在实际使用中,受载一、二次以后就作检查,离套环Z远处的绳夹不得首先单独紧固。离套环Z近处的夹绳(第一个绳头)应尽可能尽靠环,但仍需保证绳夹的正确拧紧,不得损坏钢丝绳的外层钢丝
