一般用途钢丝绳产品说明书

您的当前位置: 首 页 >> 新闻资讯 >> 公司新闻

一般用途钢丝绳产品说明书

发布日期:2016-07-27 作者: 点击:

辽宁新宇钢丝绳有限公司是生产钢丝绳的专业厂家,为厂矿、渔业拖网等行业提供φ3.0mm~φ120mm各种结构的钢丝绳产品。

我公司严格执行GB/T 20118-2006国家标准,产品质量更符合用户要求。

特别提示:


(1)为了保证用户安全使用钢丝绳产品,一定要按照钢丝绳使用用途来选用与设备相匹配的钢丝绳产品,不可随意选用!


(2)用户在购买、验收、使用钢丝绳产品时,必须严格执行煤矿相关安全规程和国家标准。

一、 产品特点

一般用途钢丝绳仅适用于:小型吊装起重、建筑塔吊、渔业拖网、林业捆扎、货运索道等一般用途。

二、钢丝绳结构图及主要用途

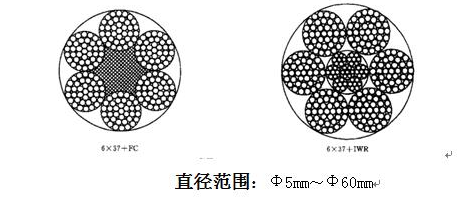

1、产品结构  6×37+FC、6×37+IWR  抗拉强度级别:1670Mpa  执行标准:GB/T20118-2006




主要用途:各种小型吊装起重和牵引设备等。

2、产品结构   6×19+FC、6×19+IWS 、6×19+IWR  抗拉强度级别:1670MPa

执行标准:GB/T20118-2006





直径范围:Φ3mm~Φ46mm

主要用途:各种小型吊装起重和牵引设备等。

3、产品结构 18×19+FC、18×19+IWS   抗拉强度级别:1670Mpa   执行标准:GB/T20118-2006

主要用途:各种小型吊装起重和牵引设备等。

三、钢丝绳的使用

1、钢丝绳的安全使用

为了安全使用钢丝绳提升物料,不可超钢丝绳的自身提升负荷。

2、钢丝绳放绳及分卷方法

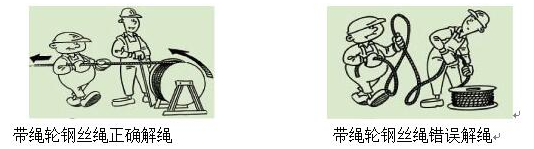

(1)、对于有绳轮的钢丝绳,在放绳时应将绳轮置于可使绳轮转动的支架之上,然后拽引钢丝绳端部,使其平直伸展。如果不按此操作,极易引起打结从而造成钢丝绳的损坏。

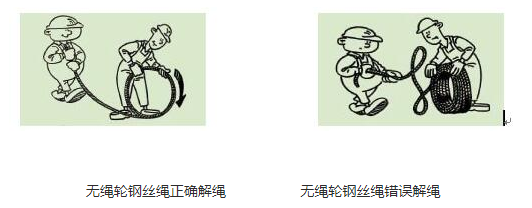

(2)、对于无绳轮的钢丝绳卷,在放绳时应将绳卷立起,沿绳端部的反方向直线滚动,来达到放绳的目的,切忌直接拽拉绳端,这样也会造成钢丝绳打结而导致钢丝绳损坏。

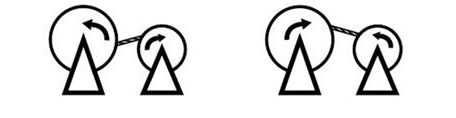

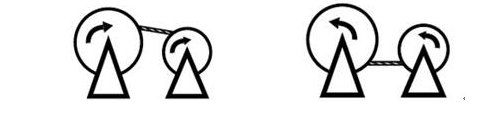

(3)、正确的倒盘分卷方法:主盘和分盘上的钢丝绳缠绕方向、滚动方向应一致。




错误的倒盘分卷方法:主盘和分盘上的钢丝绳缠绕方向、滚动方向相反。

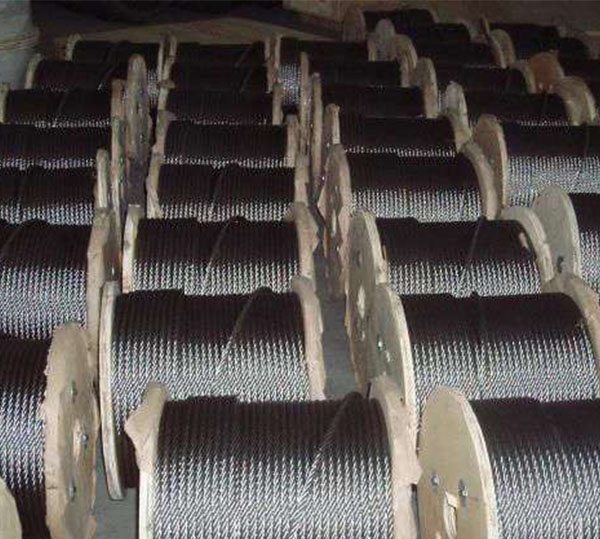

3、运输和贮存

(1)运输:装车吊绳盘可用绳索穿入绳盘轴孔或用钢管穿入轴孔后,再将绳扣套在钢管两端,严禁从高处直接滚下,必须用过渡跳板慢慢滑下或用吊车吊下,地面搬运时,如需用撬扛,不要直接撬在钢丝绳表面,以免造成钢丝绳表面压伤;长途运输需用遮雨布覆盖,防止雨水渗入造成腐蚀而影响使用。

(2)贮存:新绳验收入库后,应放置在通风干燥室内,防止阳光直射和热气烘烤。如必须放在室外时,应放在地势较高的干燥地面上,用遮雨布盖好。放置的地面一般应垫高300mm以上。


4、钢丝绳绳径正确测量方法




5、钢丝绳与绳槽的正确搭配


(1)、绳槽的正确尺寸对于钢丝绳的使用寿命至关重要。绳槽必须大于钢丝绳的公称直径,底部必须光滑、 呈圆形、无凹凸,并且两边要有完整均匀侧边。

(2)、绳槽不能阻止钢丝绳的侧边变形,因此它的直径必须始终比钢丝绳的直径大。

(3)、正确的绳槽计算方法如下:

新绳槽的最小直径=钢丝绳直径×1.06,

新绳槽的******直径=钢丝绳直径×1.10,

新绳槽的建议直径=钢丝绳直径×1.08,

(4)、钢丝绳的侧边开角应该在30°和60°之间,比倾角的值要大。

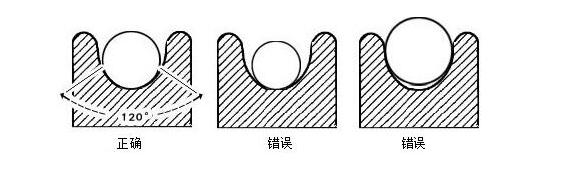

如图所示:分别标示了窄绳槽、宽绳槽与钢丝绳的正确和错误搭




6、钢卡头使用方法

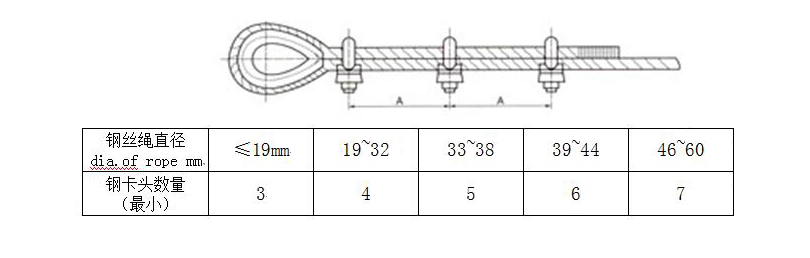

1、钢卡头的布置:钢卡头正确布置方法应按图一所示把夹座扣在钢丝绳的工作段上,u形螺栓扣在钢丝绳子的尾段上,钢卡头不得在钢丝绳上交替布置。

2、钢卡头的数量:对于符合标准规定的适用场合,每一连接处所需钢卡头的最少数,推荐按表一中所示数量使用。

3、钢卡头的距离:钢丝绳子夹间的距离a等于6-7倍钢丝绳子直径。

4、绳夹间固定处的强度:卡头固定处的强度决定于绳夹在钢丝绳上的正确布置,以及绳夹固定和夹紧的谨慎和熟练程度。不恰当的紧固螺母或钢卡头数量不足就可能使绳子端在承载时,一开始就产生滑动。

       如果绳夹严格按推荐数量,正确布置和夹紧,并且所有的绳夹将夹座置于钢丝绳的较长部分,而u形螺置于钢丝较短部分或尾段,那么固定处的强度为钢丝自身强度的80%。绳夹在实际使用中,受载一、二次以后就作检查,离套环最远处的绳夹不得首先单独紧固。离套环最近处的夹绳(第一个绳头)应尽可能尽靠环,但仍需保证绳夹的正确拧紧,不得损坏钢丝绳的外层钢丝
