压实股钢丝绳产品说明书

您的当前位置: 首 页 >> 新闻资讯 >> 公司新闻

压实股钢丝绳产品说明书

发布日期:2016-07-27 作者: 点击:

     辽宁新宇钢丝绳有限公司是生产钢丝绳的专业厂家,为煤炭、矿山、厂矿、船舶等行业提供φ3.0mm~φ120mm各种结构的钢丝绳产品。20多年来,产品深受用户的信赖。

我公司严格执行:YB/T5359-2010国家标准,产品质量更符合用户要求。


一、 产品特点

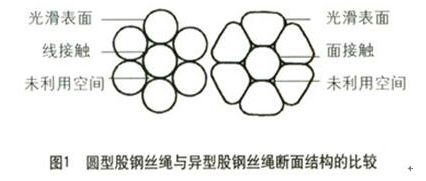

产品功能特点:该结构属于压实股钢丝绳




1、压实股钢丝绳中钢丝之间的接触面是面,当钢丝绳在相同外力作用下,股中钢丝所受到得接触应力比点接触、线接触钢丝绳小得多。因此,压实股钢丝绳耐疲劳性能比点接触、线接触钢丝绳有显著提高,这就是压实股钢丝绳的使用寿命比点接触、线接触钢丝绳长的主要原因。

2、压实股钢丝绳的表面与使用设备绳槽的接触面积比普通钢丝绳大得多,耐磨性能有较大提高。

3、压实股钢丝绳中钢丝之间的缝隙小,钢丝绳中钢丝有效断面积比同规格的点接触、线接触钢丝绳大,即密度系数比普通绳大,因此压实股钢丝绳的破断力比同直径、同抗拉强度的普通钢丝绳增加10-20%。

4、压实股钢丝绳表面光滑,可减小运行阻力,平滑的表面确保不会发生相邻的股由于相互摩擦而造成钢丝绳划伤或损坏现象。

二、钢丝绳结构图及主要用途

1、产品结构  6×K7+FC  抗拉强度级别:1670Mpa  执行标准:YB/T5359-2010



直径范围:Φ18mm~Φ36mm

主要用途范围:斜井卷扬、索道牵引、无极绳缆车、钢丝绳皮带运输机。

三、钢丝绳的使用

1、钢丝绳的安全使用

       为了安全使用钢丝绳提升物料,不可超钢丝绳的自身负荷使用。特规定钢丝绳的安全系数(钢丝绳的最小破断拉力与全部工作载荷的比为安全系数),保证在正常的疲劳应力和磨损条件下,,能提供可靠的服务。

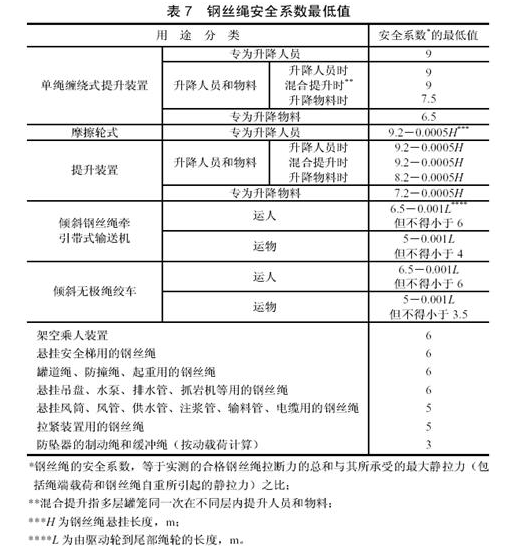

各种用途的钢丝绳悬挂时的安全系数必须符合表7的规定。



2、钢丝绳放绳及分卷方法

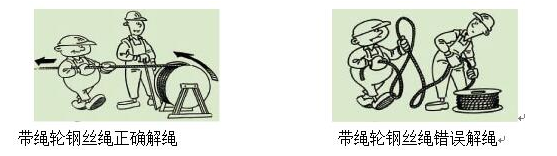

(1)、对于有绳轮的钢丝绳,在放绳时应将绳轮置于可使绳轮转动的支架之上,然后拽引钢丝绳端部,使其平直伸展。如果不按此操作,极易引起打结从而造成钢丝绳的损坏。

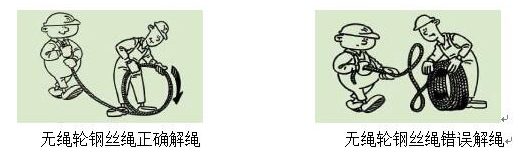

(2)、对于无绳轮的钢丝绳卷,在放绳时应将绳卷立起,沿绳端部的反方向直线滚动,来达到放绳的目的,切忌直接拽拉绳端,这样也会造成钢丝绳打结而导致钢丝绳损坏。

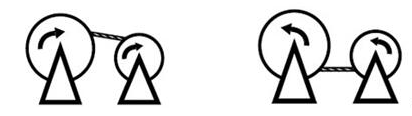

(3)、正确的倒盘分卷方法:主盘和分盘上的钢丝绳缠绕方向、滚动方向应一致。

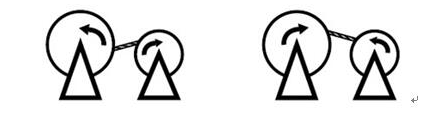

错误的倒盘分卷方法:主盘和分盘上的钢丝绳缠绕方向、滚动方向相反。




3、运输和贮存

(1)运输:装车吊绳盘可用绳索穿入绳盘轴孔或用钢管穿入轴孔后,再将绳扣套在钢管两端,严禁从高处直接滚下,必须用过渡跳板慢慢滑下或用吊车吊下,地面搬运时,如需用撬扛,不要直接撬在钢丝绳表面,以免造成钢丝绳表面压伤;长途运输需用遮雨布覆盖,防止雨水渗入造成腐蚀而影响使用。

(2)贮存:新绳验收入库后,应放置在通风干燥室内,防止阳光直射和热气烘烤。如必须放在室外时,应放在地势较高的干燥地面上,用遮雨布盖好。放置的地面一般应垫高300mm以上。

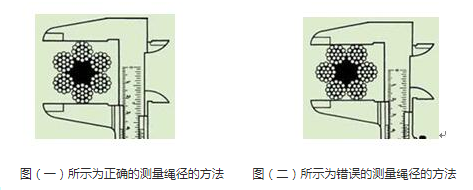

4、钢丝绳绳径正确测量方法




5、钢丝绳与绳槽的正确搭配

(1)、绳槽的正确尺寸对于钢丝绳的使用寿命至关重要。绳槽必须大于钢丝绳的公称直径,底部必须光滑、 呈圆形、无凹凸,并且两边要有完整均匀侧边。

(2)、绳槽不能阻止钢丝绳的侧边变形,因此它的直径必须始终比钢丝绳的直径大。

(3)、正确的绳槽计算方法如下:

新绳槽的最小直径=钢丝绳直径×1.06,

新绳槽的******直径=钢丝绳直径×1.10,

新绳槽的建议直径=钢丝绳直径×1.08,

(4)、钢丝绳的侧边开角应该在30°和60°之间,比倾角的值要大。

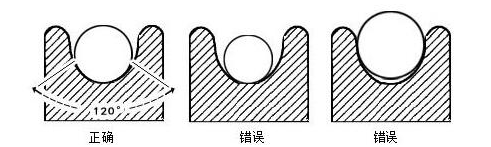

如图所示:分别标示了窄绳槽、宽绳槽与钢丝绳的正确和错误搭




6、钢卡头使用方法

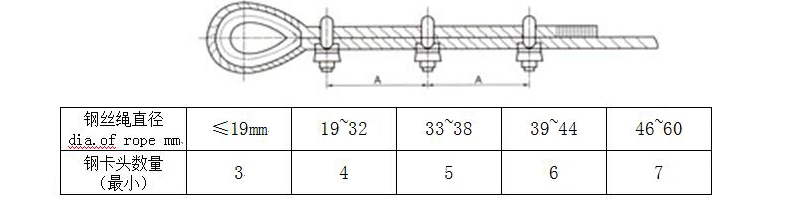

1、钢卡头的布置:钢卡头正确布置方法应按图一所示把夹座扣在钢丝绳的工作段上,u形螺栓扣在钢丝绳子的尾段上,钢卡头不得在钢丝绳上交替布置。

2、钢卡头的数量:对于符合标准规定的适用场合,每一连接处所需钢卡头的最少数,推荐按表一中所示数量使用。

3、钢卡头的距离:钢丝绳子夹间的距离a等于6-7倍钢丝绳子直径。

4、绳夹间固定处的强度:卡头固定处的强度决定于绳夹在钢丝绳上的正确布置,以及绳夹固定和夹紧的谨慎和熟练程度。不恰当的紧固螺母或钢卡头数量不足就可能使绳子端在承载时,一开始就产生滑动。

如果绳夹严格按推荐数量,正确布置和夹紧,并且所有的绳夹将夹座置于钢丝绳的较长部分,而u形螺置于钢丝较短部分或尾段,那么固定处的强度为钢丝自身强度的80%。绳夹在实际使用中,受载一、二次以后就作检查,离套环最远处的绳夹不得首先单独紧固。离套环最近处的夹绳(第一个绳头)应尽可能尽靠环,但仍需保证绳夹的正确拧紧,不得损坏钢丝绳的外层钢丝
